多路换(huan)向(xiang)阀(fa)工作(zuo)原(yuan)理(li)？

发(fa)布日期：2021-09-29 作者(zhe)：点击(ji)：

一(yi)、比(bi)例流量(liang)阀(fa)工作(zuo)原(yuan)理

该(gai)比例流(liu)量(liang)阀(fa)由(you)CP3旁(pang)通三(san)通压力(li)补偿阀(fa)，VP比例(li)减(jian)压(ya)阀，REC流(liu)量调(diao)节(jie)阀和EV负载感应(ying)溢流(liu)阀(fa)组(zu)成(cheng)，可(ke)实现(xian)流(liu)量0－100％的(de)比例调节。

REC比例流量调(diao)速阀由(you)VP先(xian)导(dao)比(bi)例(li)减压(ya)阀驱(qu)动(dong)，将(jiang)负载(zai)压力(li)传至CP3负(fu)载(zai)腔（弹簧侧(ce)），提(ti)供负(fu)载所需的流量(liang)，高(gao)于(yu)负(fu)载(zai)压力的(de)多(duo)余(yu)流量从(cong)CP3压力补偿(chang)阀(fa)的旁(pang)通(tong)口流回(hui)油(you)箱(xiang)。

多路(lu)阀为(wei)中(zhong)位(wei)时，VP减压阀为(wei)失电(dian)状态，泵流量压力(li)经IN口(kou)直接作(zuo)用(yong)于(yu)CP3压(ya)力(li)补(bu)偿阀(fa)的(de)底部(bu), 打(da)开旁通口(kou)，泵流量(liang)仅(jin)以(yi)高于CP3负(fu)载腔的压(ya)力流回(hui)油(you)箱(xiang)。此时(shi)CP3等同(tong)于(yu)旁(pang)通(tong)阀，CP3负(fu)载(zai)腔的压(ya)力P仅为(wei)0.8－1.2 Mpa （P = 弹簧侧压(ya)力+泄油(you)背(bei)压）。

当多(duo)路阀(fa)某一(yi)换(huan)向阀工作时(shi)，VP减(jian)压阀得(de)电，油(you)泵压力经(jing)VP比例减压阀，调(diao)节(jie)REC流量(liang)调速(su)阀先(xian)导口(kou)两(liang)侧的(de)压(ya)差(cha)，实(shi)现调速阀(fa)滑阀(fa)阀口的比例调节，调(diao)节(jie)压力同时作(zuo)用于(yu)CP3弹簧(huang)侧，比(bi)例减(jian)小(xiao)旁通(tong)口(kou)BP的(de)开口(kou),保(bao)证(zheng)负(fu)载所需的流(liu)量，旁通多(duo)余(yu)流(liu)量(liang)。


二(er)、压(ya)力(li)补(bu)偿(chang)阀(fa)

（1）CP2二通(tong)直(zhi)通式(shi)压(ya)力(li)补偿(chang)定差减(jian)压流量(liang)阀

CP2二(er)通直(zhi)通式压(ya)力补(bu)偿定差(cha)减压(ya)流量(liang)阀通常装(zhuang)在某(mou)片(pian)换(huan)向阀(fa)P口进(jin)口侧。当多个工(gong)作(zuo)片(pian)阀同(tong)时(shi)工(gong)作时，负载压(ya)力(li)传(chuan)至CP2阀(fa)的(de)弹(dan)簧(huang)侧。此时(shi)，工作阀(fa)片(pian)功(gong)能(neng)等同(tong)于(yu)串连(lian)流(liu)量(liang)控(kong)制阀(fa)，在CP2的(de)作(zuo)用下各阀(fa)的(de)流量均(jun)保(bao)持恒(heng)定(ding)。其(qi)流(liu)量与(yu)输(shu)入信(xin)号成(cheng)比(bi)例，独(du)立控制(zhi)且(qie)不(bu)受其它(ta)负(fu)载变化的干(gan)扰。

（2）CP3三(san)通压力补偿旁通溢(yi)流阀(fa)

CP3三(san)通(tong)压(ya)力(li)补(bu)偿旁通溢流阀(fa)通常(chang)装在多路(lu)阀的主进口阀(fa)片(pian)。当多(duo)路阀停止操作，且各阀均在(zai)中位时，CP3则(ze)旁(pang)通(tong)主(zhu)油路(lu)流(liu)量(liang)。当(dang)某(mou)一阀(fa)工作时(shi)，CP3在负载(zai)压(ya)力(li)+补(bu)偿压力(li)（5-15bar）旁(pang)通(tong)溢流(liu)，根据(ju)最大(da)负载压(ya)力提供(gong)所(suo)需(xu)的(de)流(liu)量(liang)。

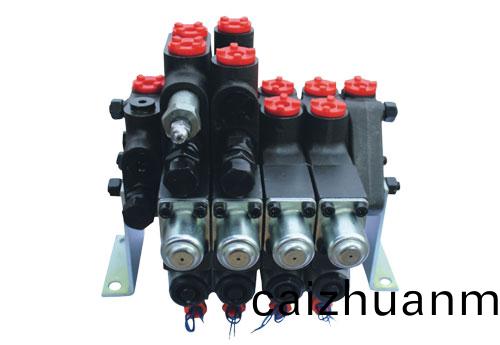

三、电(dian)磁(ci)换向阀(fa)

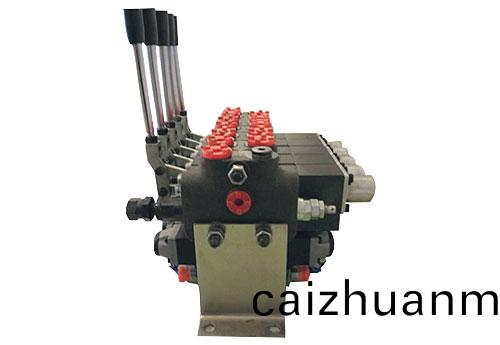

整(zheng)体多(duo)路(lu)电磁换(huan)向(xiang)阀(fa)与分(fen)体多(duo)路换(huan)向阀一样，有(you)手(shou)动控(kong)制(zhi)和电(dian)磁(ci)铁(tie)控制，有(you)四种中(zhong)位机(ji)能N型、O型(xing)、Y型(xing)、H型。可(ke)采(cai)用(yong)插(cha)装(zhuang)式(shi)3位4通电(dian)磁(ci)换(huan)向阀(fa)，也(ye)可采用2个(ge)2位4通或2个2位3通的电磁(ci)换向阀(fa)组合(he)方式(shi)。手动控制可(ke)选项(xiang)有(you)：推入复位、拉(la)出(chu)复位/自锁、旋转自(zi)锁(suo)等(deng)多种方式。
